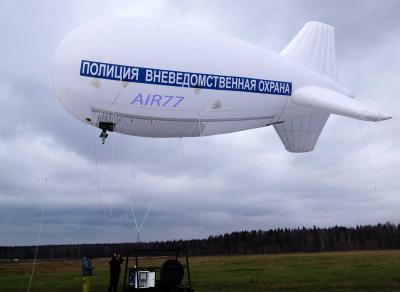

Изготовлен и сдан в эксплуатацию МАЛООБЪЕМНЫЙ ПРИВЯЗНОЙ АЭРОСТАТ тип МПА

25.10.2012 г.

Автономный комплекс воздушного наблюдения с наземным пунктом управления (АКВН с НПУ) предназначен для осуществления воздушного видеонаблюдения с использованием малообъемных привязных аэростатов (МПА) при обеспечении аварийно-спасательных работ в процессе ликвидации чрезвычайных ситуаций и их последствий, а также передачи видеоизображения и голосовой информации удаленным пользователям по каналам спутниковой связи.

Применяется в составе комплекса разведки, управления и связи в интересах МЧС, МВД России.

1.2  Общая характеристика

1.2.1 АКВН во взаимодействии с НПУ обеспечивает:

-         оперативное развертывание как на открытой местности, так и условиях городской и промышленной застройки;

-         ведение визуального наблюдения площадных объектов с помощью телевизионных камер на участке местности площадью до 20 км2, в том числе, панорамный и детальный обзор местности для определения ее инженерного состояния, обнаружения очагов возгорания и визуального контроля за ходом аварийно-спасательных работ в реальном масштабе времени;

-         эксплуатацию днем и ночью, а также в условиях задымленности.

1.2.2 АКВН выполнен в умеренно-холодном климатическом исполнении «У» и допускает эксплуатацию при температуре воздуха от – 30°С до + 50°С. Не предназначен для работы во взрывоопасной среде.



1.3  Состав комплекса

1.3.1  Состав АКВН:

-         малообъемный привязной  аэростат;

-         моноблок с баллонами, заправленными гелием;

-         оптико-электронная система;

-         система аварийного поиска аэростата;

-         транспортировочный контейнер с входящими изделиями;

-         комплект ЗИП.

Контейнер устанавливается и крепится к верхней плоскости моноблока с гелиевыми баллонами.

1.3.2  Состав НПУ:

-         наземная станция управления (НСУ);

-         радиомачта;

-         аппаратура криптографирования;

-         станция спутниковой связи.

1.3.3  Состав МПА:

-         оболочка;

-         оперение;

-         стягивающая система;

-         аппендикс;

-         силовая лапа;

-         подвесной такелаж;

-         пояс целевого оборудования;

-         центральный узел;

-         бивачный такелаж;

-         разрывное полотнище;

-         газовый клапан  «РЫСЬ.551».

В рабочем состоянии (аэростат заполнен гелием) на борт аэростата подвешивается:

-         оптико-электронная система (ОЭС);

-         система аварийного поиска аэростата (САПА-1).

1.3.4 Состав контейнера:

-         силовая платформа;

-         кожух;

-         блок электролебедки;

-         блок управления;

-         блок роликов;

-         бензогенератор.

         В транспортном положении и при хранении в контейнер укладываются:

-         МПА в чехле;

-         оптико-электронная система;

-         система аварийного поиска аэростата;

-         комплект ЗИП.

1.3.5  Состав комплекта ЗИП:

-         упаковочный чехол для МПА;

-         подстилочное полотно для укладки МПА;

-         вентилятор закачки газа с патрубком;

-         сменная батарея питания ОЭС;

-         зарядное устройство;

-         ремонтный комплект МПА;

-         комплект инструмента;

-         комплект запчастей.

Состав применяемых запчастей, инструмента и приспособлений приведен в ведомостях ЗИП.
